Modell 3
Überlaufrinnen mit Vorbereitung für Steineinlage
Modell 3
Überlaufrinnen mit Vorbereitung für Steineinlage
Modell 3 ist für die Aufnahme von Steineinlagen von 2 bis max. 3 cm Stärke ausgelegt, sodass die Überlaufrinne mit dem gleichen Belag (Naturstein oder Feinstein) wie die Terrasse belegt werden kann. Dadurch fügt sich das Modell 3 harmonisch in das Gesamtbild ein und bleibt optisch nahezu unsichtbar. Ideal für anspruchsvolle Privatpools und gewerbliche Anlagen, bei denen Funktionalität und Design gleichermaßen zählen.
Zwei Varianten – für unterschiedliche Beckengrößen
✔ Variante 1
2 m Länge | 25 cm Breite | 20 cm Höhe
Gewicht: ca. 25 kg pro laufendem Meter
Geeignet für Becken bis 10 × 4 m
✔ Variante 2
2 m Länge | 25 cm Breite | 25 cm Höhe
Gewicht: ca. 30 kg pro laufendem Meter
Geeignet für Becken ab 10 × 4 m bis maximal 150 m² Wasserfläche
Beide Varianten werden serienmäßig in 2-Meter-Elementen geliefert und sind geeignet für Privat-, Hotel- und öffentliche Anlagen.
Präzise Höhenjustierung durch werkseitig eingegossene Justierschrauben
• Serienmäßig mit 4 höhenverstellbaren Justierschrauben pro Element
• Optional mit 16 höhenverstellbaren Schrauben für Zuschnitte und individuelle Anpassungen
Somit lässt sich die Rinne exakt auf Oberkante Fertigbelag einstellen.
Optimale Oberflächenreinigung durch strömungsoptimierte Überlaufkante
Die Überlaufkante weist eine definierte 2 mm breite Strömungskante auf.
Diese Kantenausbildung gewährleistet, dass der an der Wasseroberfläche befindliche Oberflächenschmutz gezielt und vollständig über die Kante in die Überlaufrinne abgeführt wird.
Das sorgt für eine optimale Oberflächenabsaugung und eine dauerhaft saubere Wasserlinie.
Zusätzlich ist eine Kanteneinprägung (Vlieskante) ausgeführt, die ein bündiges Anschließen des Vlieses ermöglicht.
Sauberer Folienanschluss durch eingegossene Folienprofile
• Serienmäßig mit eingegossenem PVC-Folienprofil für eine homogene und dauerhafte Folienfixierung
• Optional auch mit FPO (bzw. PVC-freiem) - Profil lieferbar
Ortbetonboden mit Gefälle für stabile und nahezu selbstreinigende Rinnen
• Integrierte Stahlarmierung
• Aufnahme zur mechanischen Fixierung am Beckenkopf mittels Schraubanker
• Optimale Verbindung mit dem Baukörper
Der Rinnenboden wird bauseits mit Ortbeton hergestellt.
Im gleichen Arbeitsgang kann ein Gefälle zu den Abflüssen eingebracht werden.
Ihre Vorteile:
Keine umlaufende Ringleitung erforderlich
Reduzierter Installationsaufwand
Nahezu selbstreinigende Wirkung durch integriertes Gefälle
Maße und Empfehlungen pro Variante. Preise finden Partner im Partnerbereich.
| Länge: | 200 cm |
| Breite: | 25 cm |
| Höhe: | 20 cm |
Modellbezeichnung: M3 B25H20
Gewicht: ca. 25 kg pro laufendem Meter
| Länge: | 200 cm |
| Breite: | 25 cm |
| Höhe: | 25 cm |
Modellbezeichnung: M3 B25H25
Gewicht: ca. 30 kg pro laufendem Meter
Zubehör
Von Montageelementen bis zu Verbindungsteilen - unser Zubehör sorgt für eine einfache Installation und eine dauerhaft zuverlässige Funktion des Rekordrinnensystems.
Distanzauflager
Flexible Höhenanpassung für Steineinlagen
Die Distanzauflager sind serienmäßig in Winkel-Form hergestellt, um den Abstand wasserseitig sowie außenbelagseitig mit 8 mm laut Norm zu gewährleisten, dies hat den Vorteil, dass das Wasser vom Pool optimal in die Überlaufrinne einfließen kann. Weiters können die Auflager in der Höhe reduziert werden um die Standardstärken der Steinbeläge von 2 cm auf 2,5 cm bis max. 3 cm anzupassen. Dies hat den Vorteil dass der Belag in der Rinne zu dem Belag außen nahezu auf dem gleichen Niveau angepasst werden kann.
Die Auflager sind Chemie beständig, PVC verträglich und geräuscharm.
Die Distanzauflager sind auf Silikonbasis hergestellt, um den Stein eine rutschfeste Auflage in der Rinne bei entsprechenden bauseitigen Belagszuschnitt zu gewährleisten.
Auflagerstärke höhenjustierbar H 20 mm, H 15 mm oder H 10 mm,
für Steineinlagen-Höhe H 20 mm, H 25 mm oder H 30 mm
max. Auflagerabstand 30 cm
Stückzahl bei Steineinlage 60 cm
Abschlussleiste
Präziser Abschluss. Dauerhafter Schutz.
Speziell abgestimmte Abschlussleiste für einen präzisen und technisch sauberen Übergang zwischen Überlaufrinne und angrenzender Konstruktion.
• Widerstandsfähige Oberflächenausführung
U-Profil Alueloxiert mit einer Zusatzbeschichtung auf 25 μm.
Die Beschichtung schützt dauerhaft vor Korrosion, Witterungseinflüssen und chemischer Belastung im Poolbereich.
Warum 25 µm Eloxal sinnvoll ist
Standard innen: ~10–15 µm
Außen empfohlen: ≥20 µm
25 µm = hohe Witterungsbeständigkeit
• UV-stabil
• korrosionsfest
• weniger Fleckenbildung
• U-Profil in 2 Breiten erhältlich
L: 2 Meter
15 / 10 / 15
15 / 15 / 15
Ablauf DA110 inkl. Bundbuchse
Entwässerungsanschluss
Rinnenablauf DN 110
Rinnenablauf DN 110 inkl. 87°-Bogen mit Anschlussmuffe zur Weiterleitung des Ablaufrohres. Die integrierte Bundbuchse ermöglicht eine genaue Höheneinstellung des Rinnengrundes und verfügt über eine breite Auflagefläche für eine homogene Folienanbindung.
Der Rinnenablauf ist mit einer Montageplatte ausgestattet. Beide Öffnungen sind werkseitig mit einer Schutzfolie verschweißt.
Mechanische Fixierung
Befestigungsmaterial
für die mechanische Fixierung der Rinnenelemente am Beckenkopf
Pro Rinnenelement:
2 Stück Schrauben: HILTI HUS3_h 6 L 80
2 Stück Beilagscheiben: HILTI A10, 5/40 Zn HV200 ISO 7089
4 Stück Baustahleisen: L = 15cm, D = 8mm
Geräuschunterdrückungsplatte
Effektive Reduzierung von Ablaufgeräuschen
Geräuschunterdrückungsplatte für Überlaufrinnen
Die speziell entwickelte Geräuschunterdrückungsplatte reduziert Ablaufgeräusche in Überlaufrinnen nahezu vollständig. Sie verschließt den Ablaufbereich der Rinne gezielt und sorgt durch das beidseitige Wehr für ein deutlich ruhigeres und kontrollierteres Ablaufverhalten.
Die Platte wird vor Ort an die jeweilige U-förmige Rinne angepasst und kann dadurch universell bei unterschiedlichsten Ablaufrinnen eingesetzt werden. Das System ist flexibel einsetzbar, montagefreundlich und speziell dafür ausgelegt, störende Holler- und Strömungsgeräusche wirksam zu minimieren.
Gehrungsschnitt
Eckschnitte
Die Aqualite-Rinnen können werkseitig an allen vier Ecken mit Gehrungsschnitten (45°) ausgeführt werden.
Dabei treffen jeweils zwei Rinnenelemente mit einem rechten und einem linken Gehrungsschnitt aufeinander, sodass eine saubere und geschlossene Ecke entsteht.

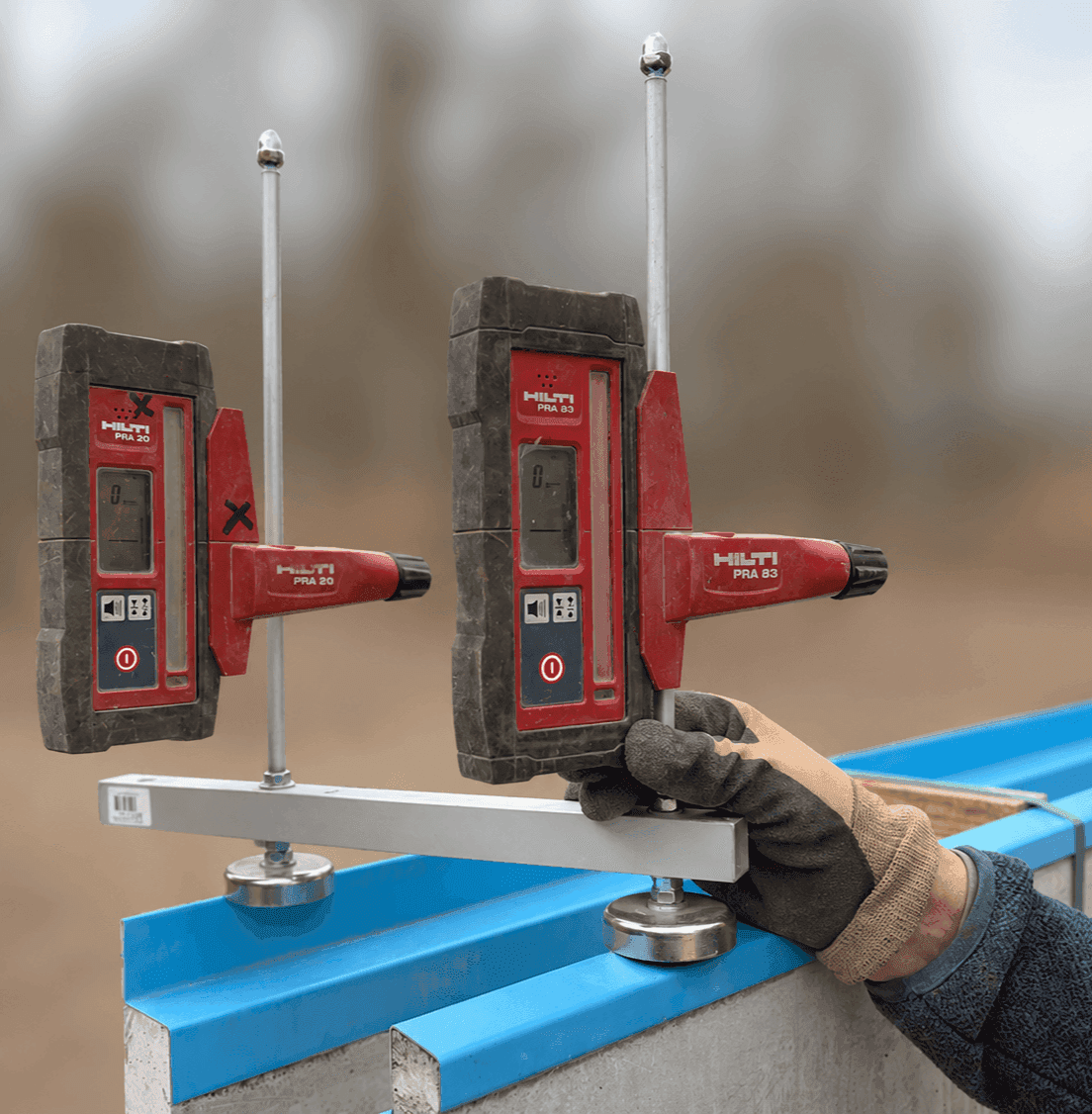

Montageset
schnelle und präzise Ausrichtung
Das AQUALITE Montageset ermöglicht eine schnelle und präzise Ausrichtung der Überlaufrinne auf das gewünschte Höhenniveau. In Kombination mit den integrierten Justierschrauben der Überlaufrinne wird die millimetergenaue Montage deutlich erleichtert.
Die starken Topfmagnete sorgen für eine sichere Befestigung des Montagesets direkt an der Oberkante der Überlaufrinne. Der Empfänger des Nivelliergeräts kann dabei einfach und sicher an der Gewindestangenummantelung fixiert werden.
Lieferumfang
2 Stk. Topfmagnete M8, Ø 60 mm, Haltekraft 92 kg
2 Stk. Gewindestangen M8 inkl. Muttern, Hutmuttern, Ummantelung und Beilagscheiben
Formrohr für die Querverbindung

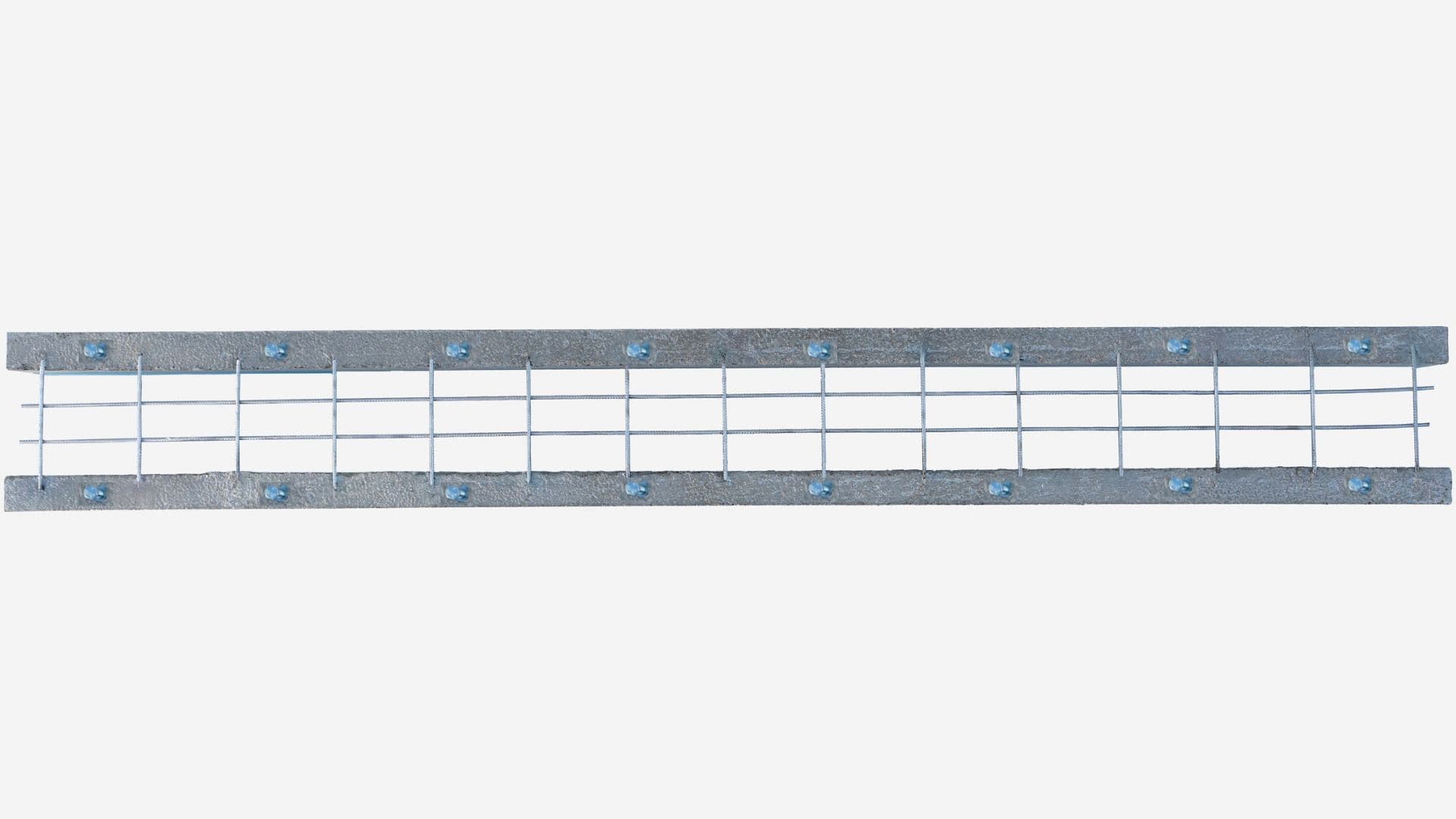

Überlaufrinne mit 16 Schrauben für Zuschnitte
Vorgefertigte Zuschnitt
Dieses Zubehör erweitert eine Überlaufrinne auf insgesamt 16 Justierschrauben. Standardmäßig sind die Überlaufrinnen mit 4 Justierschrauben ausgestattet. Ideal geeignet für individuelle Zuschnitte.
Hinweis:
Durch dieses Zubehör wird eine bestehende Überlaufrinne mit insgesamt 16 Justierschrauben ausgestattet. Es handelt sich nicht um eine zusätzliche Überlaufrinne. Die Gesamtstückzahl der Überlaufrinnen verändert sich dadurch nicht.
